地铁知识系列--FAS系统篇
时间:2020-04-07 14:34 编辑:管理员 访问:1187





火三要素:

可燃物、助燃物、温度

火灾发展阶段:

 初期:阴燃

 中期:燃烧

 后期:轰燃

火灾的危害:

 氧气



 有毒气体、物质

 热辐射

地铁火灾特点:

 含氧量下降速度快

 发烟量大

 排烟排热差

 火情探测和扑救困难

 人员疏散困难

防火分区:

 定义:

        所谓防火分区是指,采用具有一定耐火能力的分隔设施(如楼梯、墙体等)划分出的、能在一定时间内防止火灾向同一建筑的其余部分蔓延的局部区域(空间单元 )。

 设置目的:

  有效地控制火灾发生的范围,同时便于人员疏散,消防救援 。

 防火分隔物分为两类:

  ①固定:内外墙体、楼梯、防火墙等。

  ②活动式:防火门、窗、卷帘、防火水幕等。

疏散通道:

 定义:

        疏散通道是疏散时人员从房间内至房间门,或从房间门至疏散楼梯或外部出口等安全出口的室内通道。

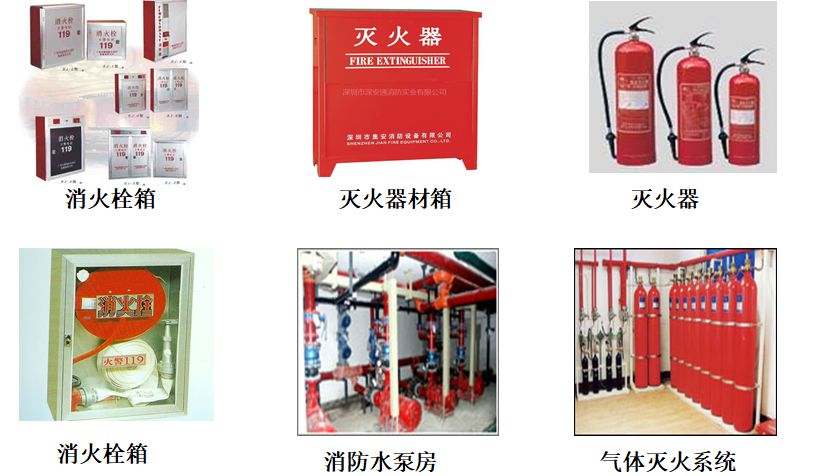

地铁消防设施:

 水消防(消防栓)

 灭火器

 消防水泵(部分车站)

 气体灭火

 FAS(火灾自动报警系统)

 消防广播、应急照明

 防排烟风机

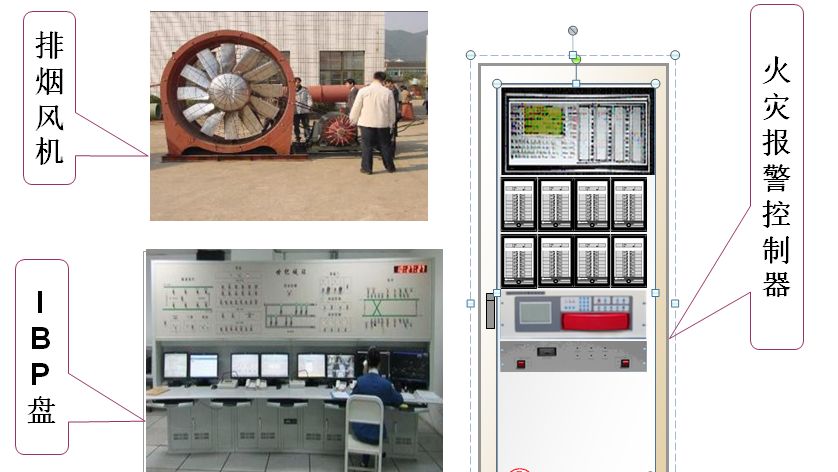

消防联动:

        消防联动是指在火灾模式下,通过某种方式(自动化系统程序或者消防联动控制盘),启动对应一系列消防设施。

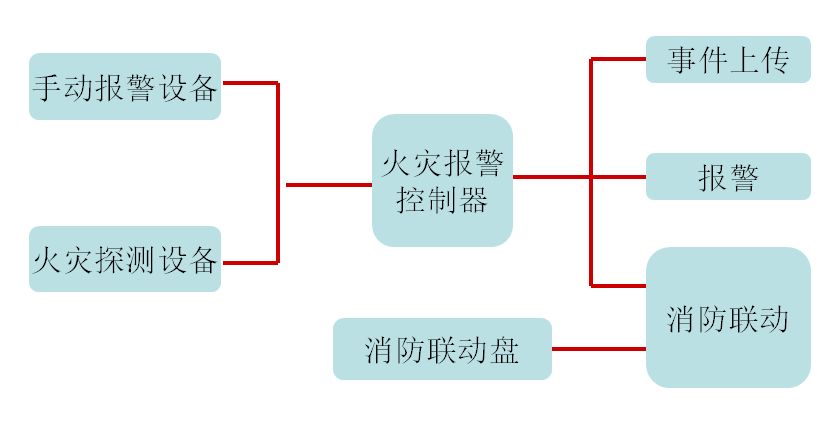

FAS 功能概述:

• 监视

• 报警

• 消防联动

• 事件上传、记录

消防联动的内容:

• 切除三级负荷

• 警铃(设备区

• 启动消防水泵

• 启动排烟风机

• 释放门禁系统

FAS监控范围:

• 地铁车站、区间隧道、控制中心、车辆段、停车场等

• FAS对地铁车站及区间进行全范围监控(公共区、设备区、设备房、电缆廊道、区间等)

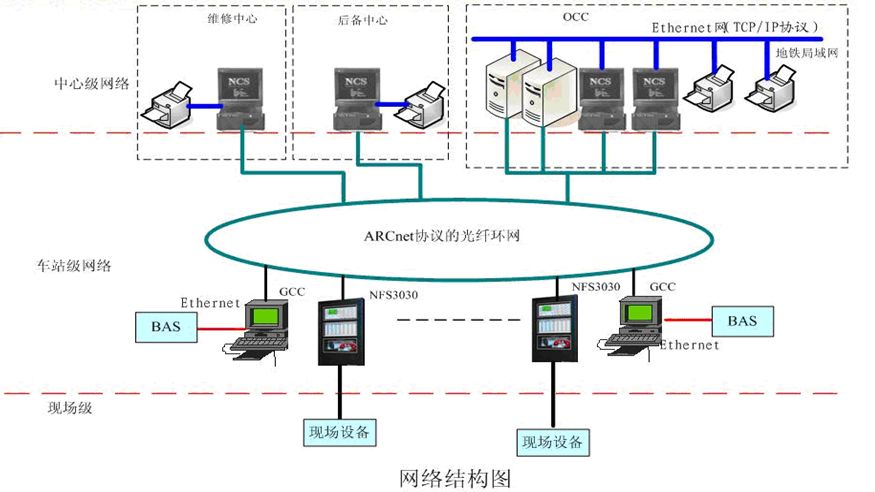

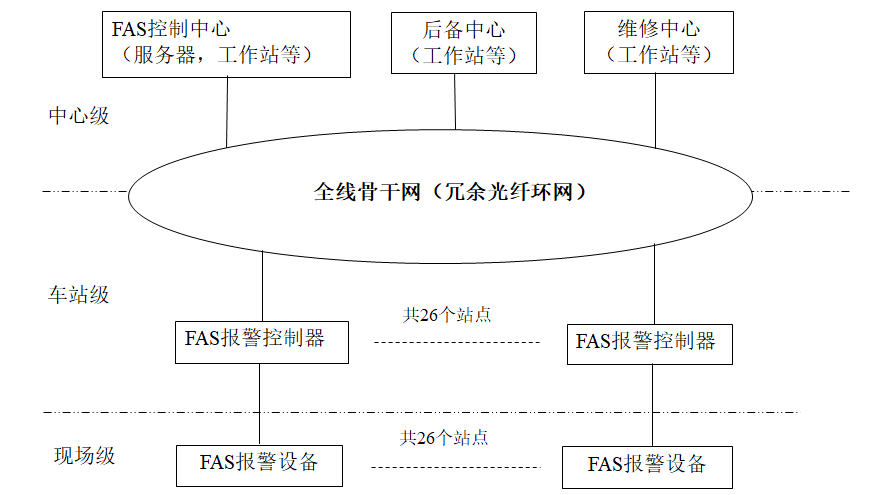

FAS系统构成

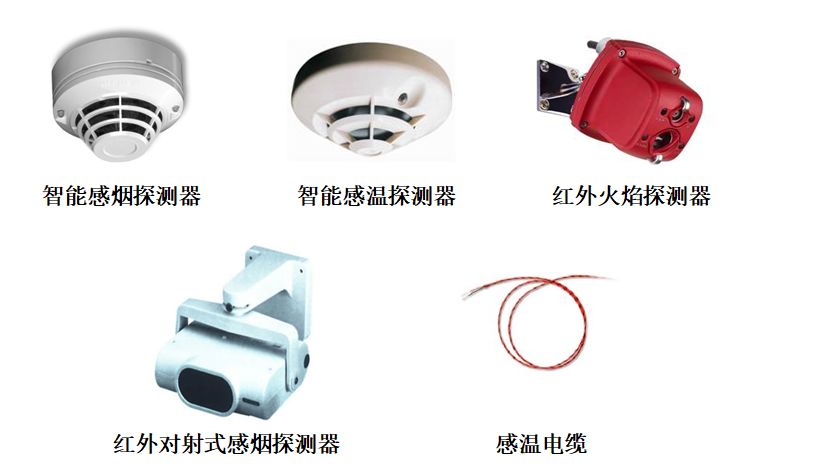

• 火灾探测设备:智能光电感烟探测器、智能感温探测器、线型感温电缆 、红外对射感烟探测器、红外火焰探测器

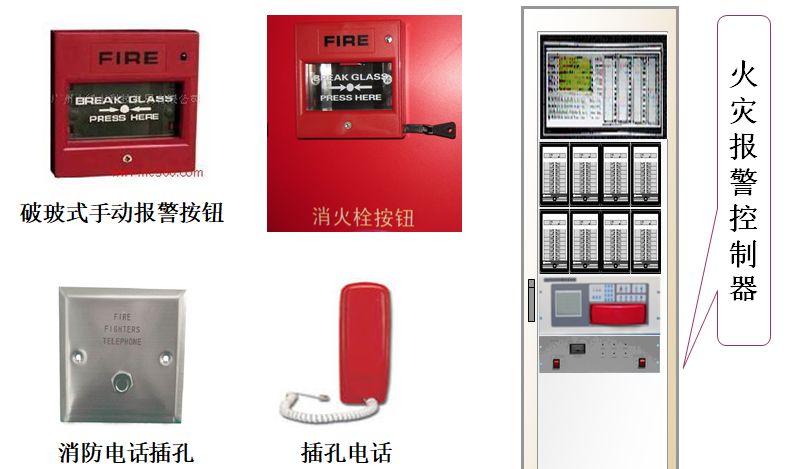

• 手动报警设备:智能手动报警按钮、消火栓报警开关、消防电话

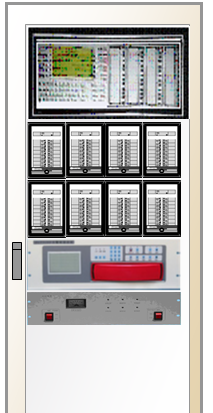

 中心处理设备:火灾报警控制器 、消防联动盘

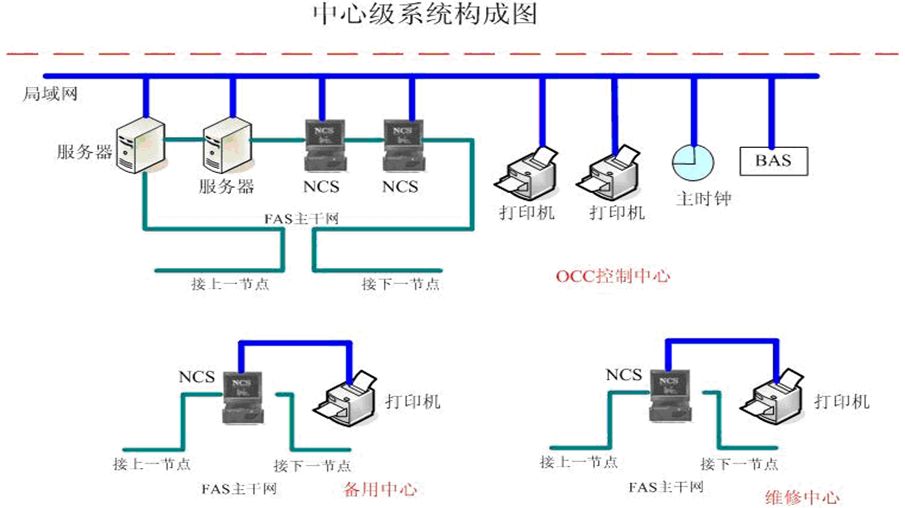

 网络设备:交换机  前端处理器

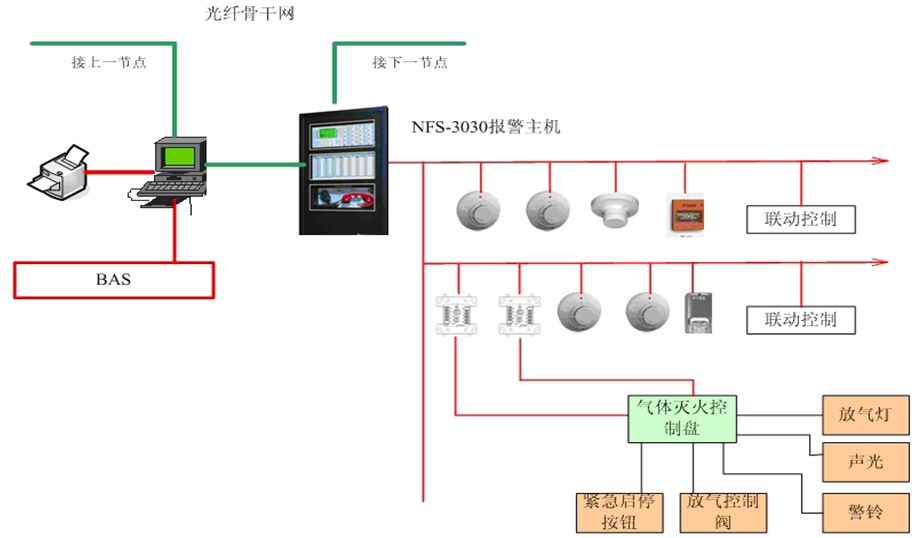

FAS系统原理:




FAS火灾确认方式:

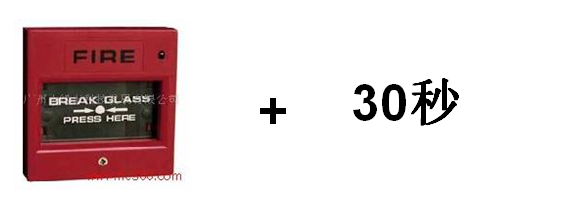

  一个手动报警按钮+30秒延时

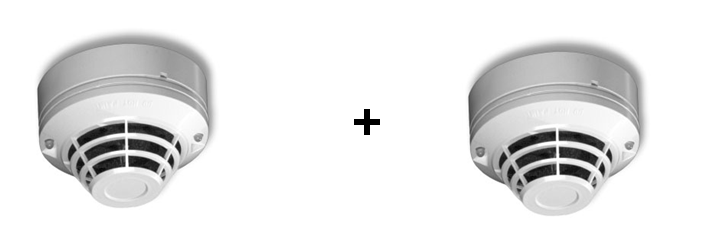

 任意两个报警探测器同时报警


 火灾报警控制器上启动火警确认按钮

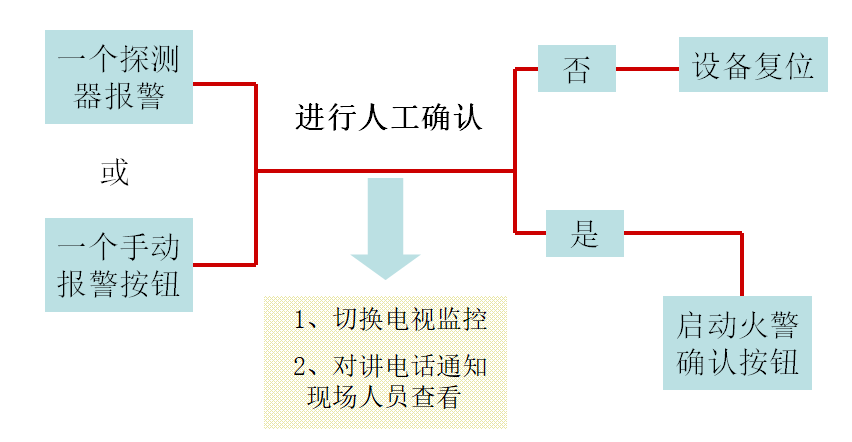

 任何一个探测器或手动报警按钮+人工确认按钮




FAS火灾系统功能

1. 显示FAS系统工作状态

• 显示各火灾报警点状态

• 显示消防电源状态

• 显示气体灭火系统状态

• 显示消防报警器及消防联动盘状态

2. 监视AFC闸机和安全门控制及状态

• 平时监视

• 火灾时:

    FAS     BAS    AFC    闸机、安全门

3. 非消防电源切除及状态监视:

• 平时监视

• 火灾时:

  FAS     切除非消防电源

4. 电梯的状态监视及控制 :

  火灾时采取:

• 控制电梯停靠在疏散层

• 停靠信号反传给FAS

• 切除电梯动力电源

 5. 自动扶梯的状态监视及控制 :

   火灾时采取:

• 控制扶梯停止运行(非疏散)

• 停止信号反传给FAS

• FAS 切除自动扶梯动力电源

• 火灾时,FAS 直接控制疏散扶梯

6. 卷帘门控制及状态监视:

   火灾时采取:控制卷帘门关闭并监视状态

7. 气体灭火系统的监视:

• 监视气体灭火系统信号:

• 1级报警信号(感烟探测器)、2级报警信号(感温探测器)、手自动转换信号、压力开关信号(放气信号)、故障信号

• 手动控制气体灭火系统启停

8 . 旅客信息系统(PIS)控制:

• 火灾时,PIS引导乘客疏散

9 . 消防联动控制盘:

• 火灾时,无法通过自动程序完成的联动,可通过消防联动控制盘来完成。

10. 广播及闭路电视联动:

    火灾时采取:

• 广播 人工切换至消防广播

• CCTV 人工切换至火灾画面

11. 消防泵控制及状态监视:

   火灾时采取 :

• 启动消防泵,返回工作状态

• 消防联动盘 ,启动消防泵

• 返回工作状态

12. 防烟/排烟控制及状态监视:

  火灾时采取

• 防排烟设备 ,返回工作状态

• 部分设备:

   FAS  BAS启动防排烟设备返回工作状态

13. 自诊断功能:

       自动巡检故障 反馈FAS

14.系统其它功能:

• 图形监视功能

• 操作权限管理功能

• 显示及操作功能

• 数据查询和打印功能

• 数据管理功能

• 设备管理

• 维修数据管理

• 后台监控

• 后台维护

 下期继续为大家分享地铁信号系统的相关知识,如有你什么建议或者意见可以在下面留言,我们将会为大家提供更好更实用的文章,敬请期待。。。。。
