•轨道是由钢轨、轨枕、扣件、道床、道岔及其他附属设备等组成的构筑物。是城市轨道交通系统的组成部分。



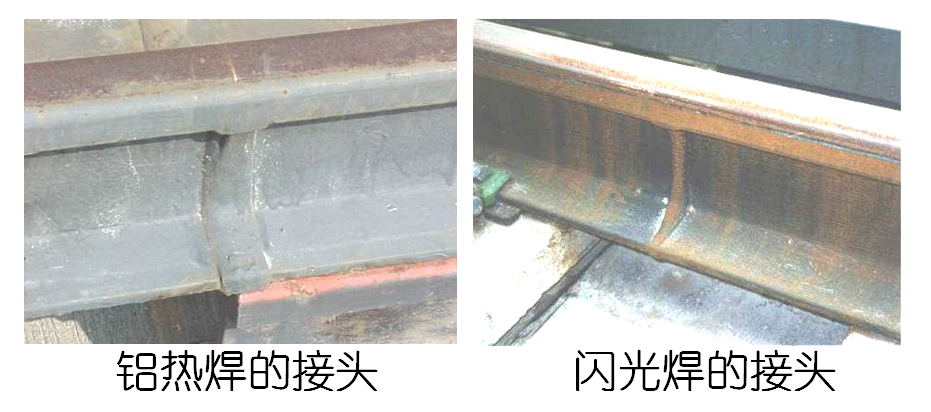

1.钢轨断面形状:

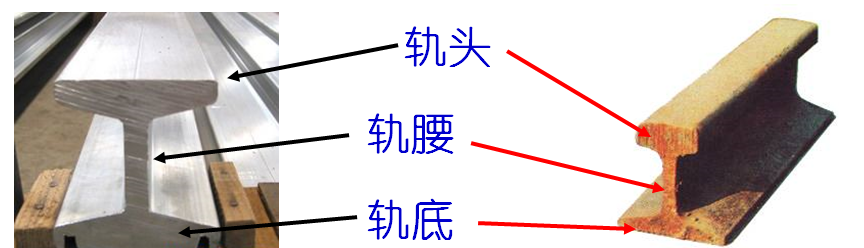

•呈工字形 由轨头、轨腰、轨底三大部份组成

•工字形状受力好、省材料,抗弯性强 。


2.钢轨的功用和性能:

•引导机车辆的车轮运行

•直接承受车轮的巨大作用力

•为车轮的滚动提供连续、顺和阻力较小的表面

•作轨道电路之用

•作牵引电力的回路

3.类型:

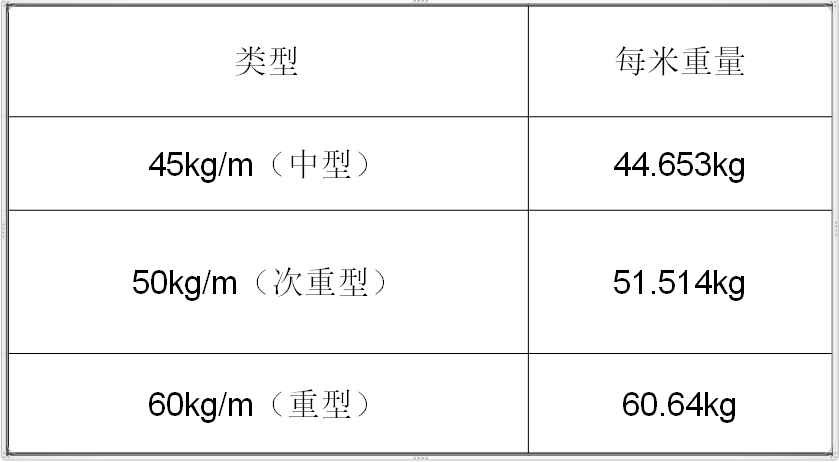

  一般以每米钢重量的公斤数来表示质量越大,力学性能越好,在相同的条件下,使用寿命越长。



4.钢轨的特殊作用 :

•防脱护轨 :

    在内弯的轨条处会装设一轨条 , 使另一边的轮缘分担列车转向时所产生的离心力。

    附加的轨条会比正常的轨条高些 , 以加强保护。

•桥上护轨 : 以防止列车在桥上或高地出轨时继续向外冲.

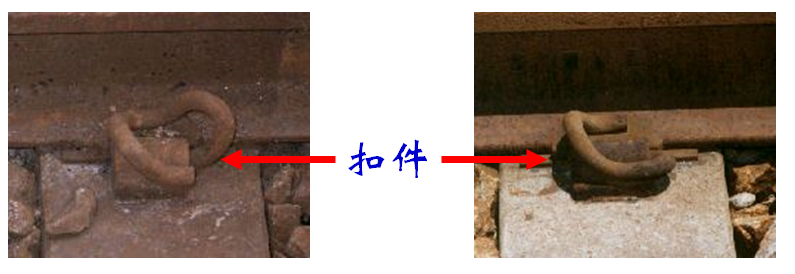

1.扣件的功用:

  •连接钢轨与轨枕,把钢轨固定在轨枕上

  •保持轨距

  •阻止钢轨的横纵向移动

  •提供适当的弹性。

  •ATO模式下开门操作

2.扣件的构成:

  •钢轨扣压件

  •轨下垫层


 •[A] 弹性扣件: 用来把轨条紧扣在枕木上。

  •[B] 承托物: 作用是把扣件固定于枕木上。

  •[C]、[D] 弹性垫板: 使钢轨与枕木之间互相绝缘 , 避免钢轨漏电 , 并且能够增加轨道弹性。






1.轨枕的功用:

  •支撑钢轨,并把压力传递到道床

  •便于固定钢轨

  •有抵抗纵向和横向位移的能力

  •保持轨道的几何形位,特别是轨距和方向

  •轨枕应具有必要的坚固性、弹性和耐久性。

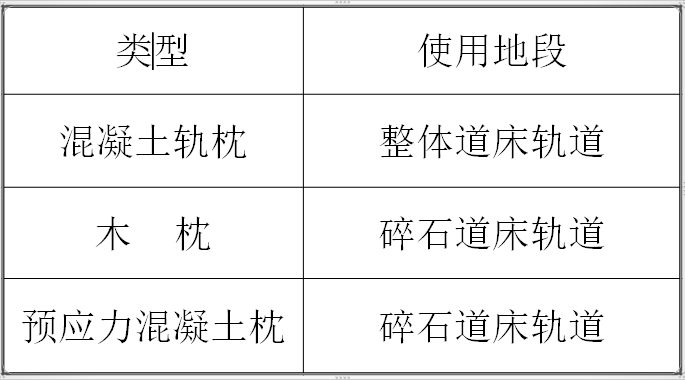

2.分类:一般分为混凝土枕和木枕

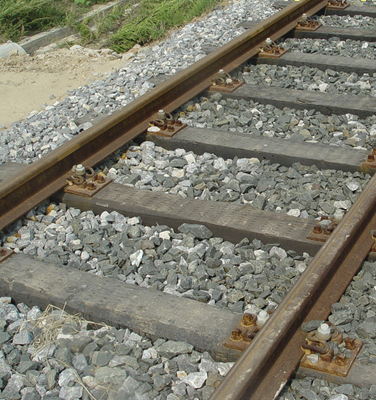

(1)木枕:应用在临时轨道或需承受较大震荡的道岔枕木上。

     •寿命:10年左右

     •其优缺点如下:

        优点 : –弹性和绝缘性较好 –受周围介质温度变化影响小 –重量轻,加工和在线路上更换简便 –更能吸收列车行驶所产生的重量而不易断裂

       缺点 : –容易腐朽 –木枕上的道钉孔会因使用时间长而松弛 –强度始终不足以承受长期列车载荷带来的巨大应力 –寿命远远不及钢筋混凝土轨枕

(2)钢筋混凝土轨枕:

    •预应力钢筋混凝土轨枕

    •普通钢筋混凝土轨枕

    •寿命50年左右

       优点 : 使用寿命长 、稳定性高,养护工作量小 、损伤率和报废率低 、自重大,能有效地防止钢轨爬行。

       缺点 : 重量大,所以搬运不便
